IR220:RS232串口红外适配器

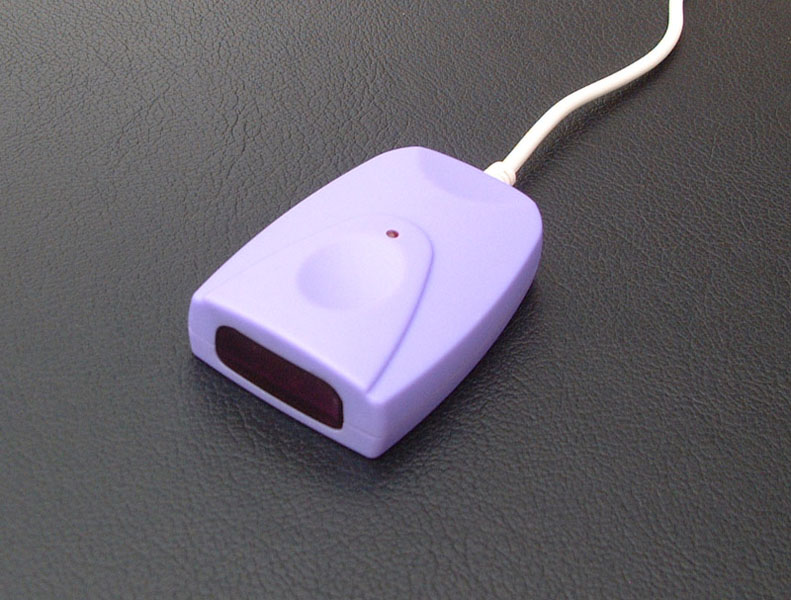

前部外观

产品外观

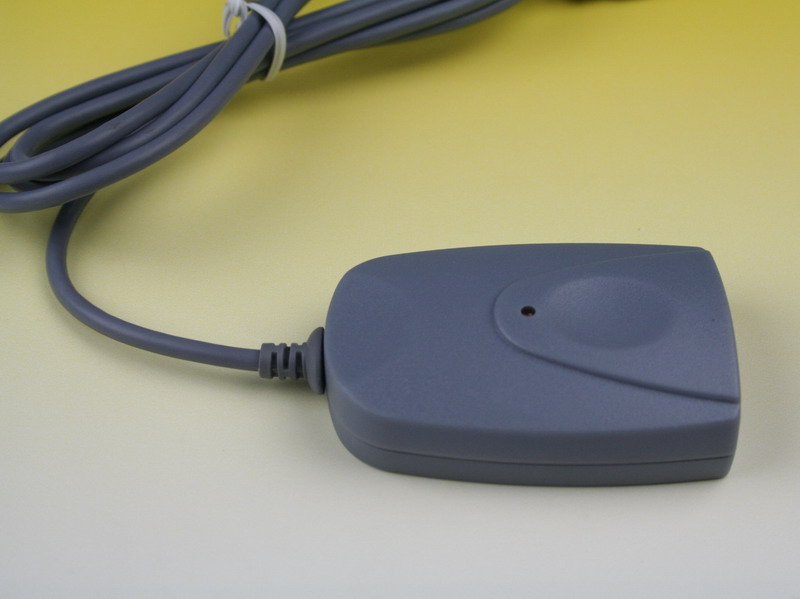

 侧面外观

工业包装

更多图片


使用说明

技术支持

市场应用





技术要点

售价:订购
立即购买
产品功能与特点
本品是一款连接在RS232串口上使用的红外适配器,可将RS232串口数据转换为RAW IR原始红外。无须安装驱动程序,只要插在串口上就可以使用了,可与其它支持原始红外的设备进行无线红外串口通信。
IR220内部有一个3/16的红外解码译码器,它将RS232串口的TXD数据转变为红外信号,并将收到的红外信号转变为RS-232串口RXD数据,转换过程通过IR220内部硬件实现,不必依赖驱动程序,这就是所谓的原始红外(RAW-IR)通信。
原始红外通信的特点使IR220具备了一个重要功能,即进行无线红外串口透传,可很方便地将有线串口通信,升级为无线红外串口通信。(原始红外的使用方法点击这里查看
我公司可提供七种固定波特率的IR220产品供用户选择购买,分别是2400/4800/9600/19200/38400/57600/115200 bps
从标准串口的DTR和RTS取电,在应用程序里需要使能DTR和RTS。如果是三线式串口,则需要外部供电,可将IR220的DTR和RTS引脚连接至3.7V-15V的外部DC电源。
顶部中央有一个红色LED指示灯,可显示IRTX红外发射的工作状态。
主要规格参数
可选固定波特率:2.4,4.8,9.6,19.2,38.4,57.6,115.2 kbps
通讯距离:1-100厘米
供电与功耗:自DB9-M串口的DTR和RTS引脚取电,或连接外部3.7V-15V外部DC电源,峰值功率0.3W
尺寸与重量:68x46x18.5mm 72g
IR220 DB9F插头引脚定义

2, TXD, 发送数据
3, RXD, 接收数据
4, DTR, 供电,或参与修改波特率
5, GND, 地
7, RTS, 供电,或参与修改波特率
Pin 1,6,8,9, 无定义
产品包装清单
工业包装:
1、IR220红外适配器一个(可选颜色:黑、白)
2、合格证一张

如需IrDA驱动,请点击这里下载,只有25k。IrDA驱动安装方式比较特别,请参看安装说明

质量保证说明

为了让您能够放心地使用本品,根据国家三包法的相关规定,水木行向您提供自购买日期起三个月内包换、一年内保修的质量保证承诺。购买日期以用户购买凭据 或网购交易记录为准。
1、在包换期内,如产品发生质量问题,可至经销商处或水木行公司免费更换全新产品。在保修期内,如产品发生质量问题,可至经销商处或水木行公司申请免费维修服务。
2、如客户通过快递方式发货至我公司进行保修或更换,客户发货至我公司的运输费用由客户承担,我公司发回货物的运输费用由我公司承担。因到付件运费较贵,我公司拒绝签收任何到付运费的邮件,敬请谅解!
3、质保期外的故障产品或非质量原因的损坏产品,可酌情享受免手工费的维修服务。如通过快递发货送修,往返运费均由客户承担。
